案例名称:DIC数字图像测量系统

1.采集现场
实验目的:测试某品牌运动鞋在小跑过程的应变场变化。
实验设备:专业相机一对;品牌运动鞋一只;PMLAB DIC-3D 软件1套;12×9,12mm标定板

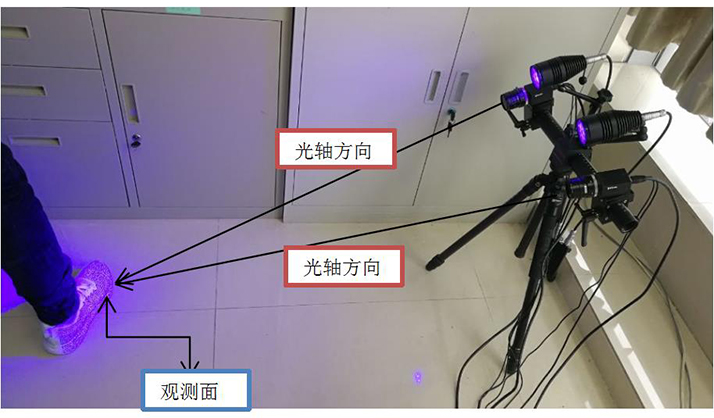

图1 采集现场图

2.实验采集过程

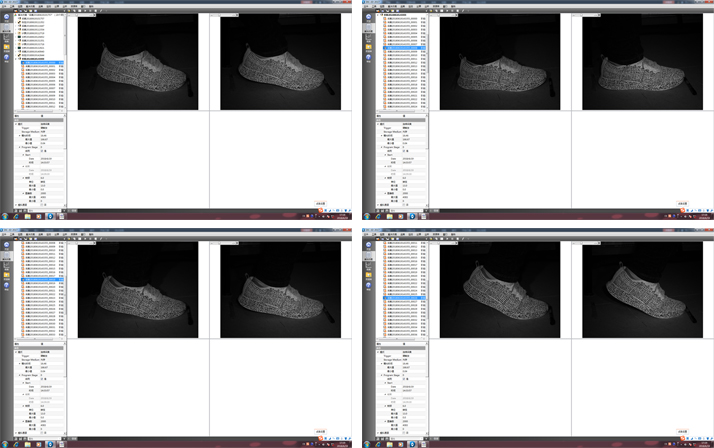

图2 采集过程图

3.标定过程

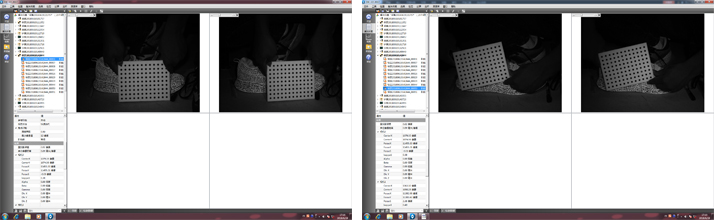

图3 标定过程图

4.计算过程

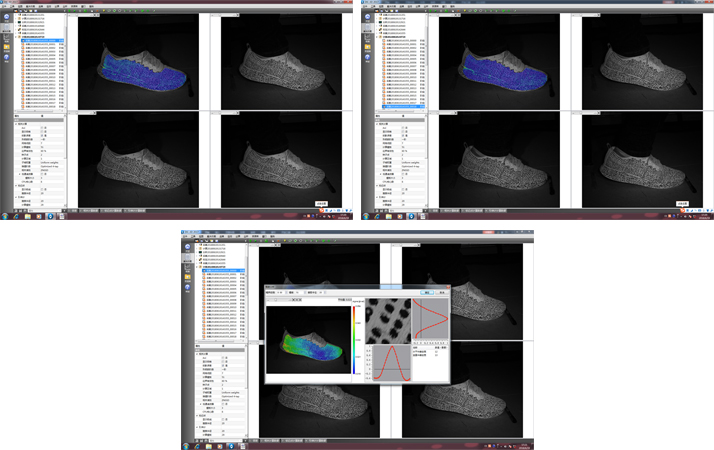

图4 计算过程图

5.分析过程

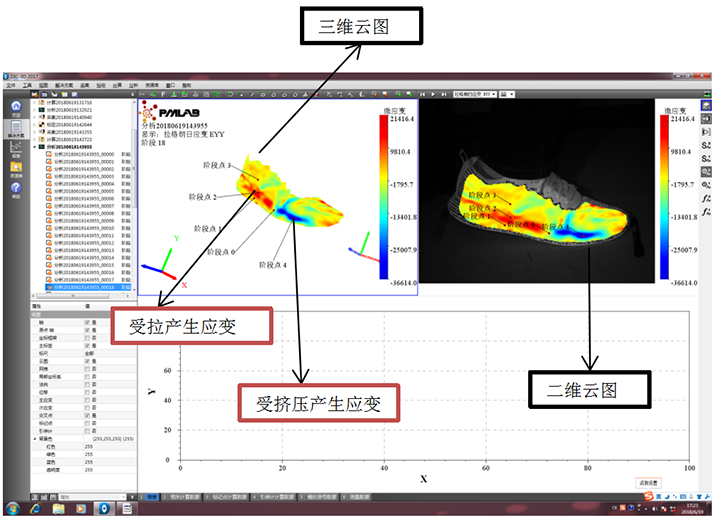

图5 竖直方向应变图

6.全场视频过程
运动过程:首先将脚尖部位下落着地;然后脚跟部位下落到地面后再缓慢抬起。
运动结果:观测面脚尖部位先下落受压产生应变为蓝色,然后脚跟回落地面,跟脚部位处受压应变为蓝色;最后将脚跟抬起,脚尖着地,脚跟部位应变受拉为红色,脚尖受压为蓝色。


图6 竖直方向应变视频过程
