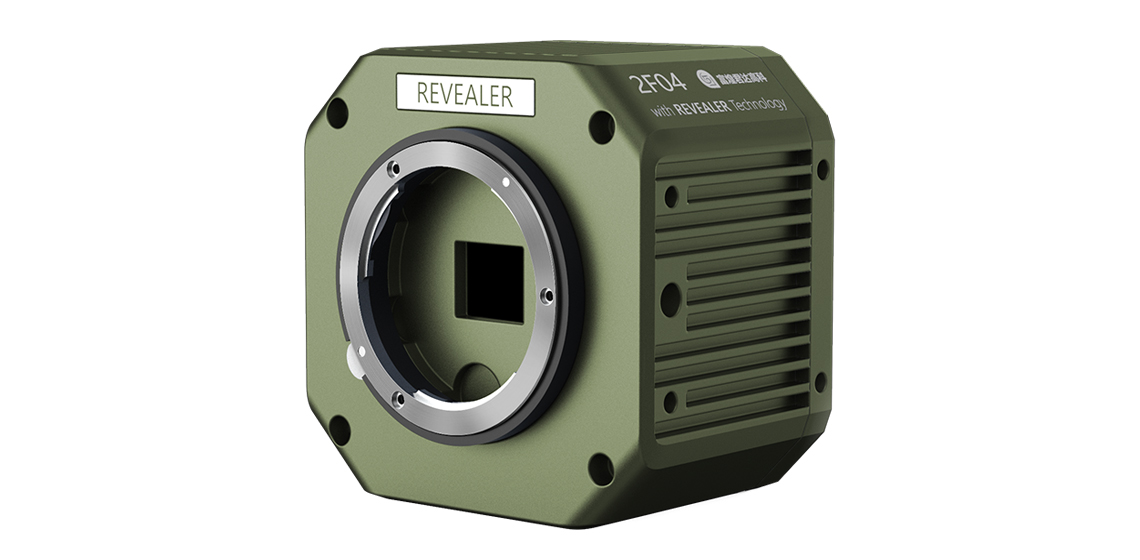

千眼狼2F04高速摄像机是自行研发的基于高端CMOS图像传感器的数字化高性能、高清、高帧率相机,具有体积小、低功耗、低噪声等特点。2F04M为单色相机, 2F04C为彩色相机。
产品特点
● 全幅分辨率(2320x1720)可以获得190FPS的高帧率,在640x480幅面,可以获得高达1260FPS的帧率;小画幅最快帧率32400FPS;
● 支持后触发;
● 支持多相机同步拍摄;
● 具有16区域图像分析的智能图像触发功能, 即使在无人值守的时候, 也能准确捕捉关键视频;
● 接口: 同时具有USB 3.0接口 和 Camera Link接口,可配光纤接口实现远距离遥控拍摄;
● 带快门线功能,可接遥控快门;
● 镜头接口: Sony E口,可转接F口、EF口和C口镜头; 可升级为电动镜头,使用软件控制焦距、光圈、对焦;
● 支持SSD硬盘连续长时间高速采集;
● 可配运动分析软件, 可自动跟踪、分析多点的运动轨迹、速度、加速度, 分析数据可以导出;
● 三年免费保修, 保修期1周快修,超过1周无法修复故障的,提供代用机;
应用场合
■ 军事领域:火药爆破分析;弹道分析;炸药爆炸;子弹出膛;火箭发射;烟火分析;防御装置设计;撞击分析;武器机械运动分析;火药点火过程;飞行分析等。
■ 生物医学领域:高分辨率高速显微镜成像.细胞高速成像;生物力学;生物运动分析;动物仿真学;动物动作分析;人体步态分析;昆虫或鸟类翅膀运动;细胞、瓣膜运动、出血观察等。
■ 汽车测试领域:气囊膨胀实验;撞击试验;结构分析;防护装置性能测试;气缸喷流。
■ 科研领域:快速流体观测;机器人动作分析;摆臂分析;跌落试验;振动分析;冲击分析;运转动作分析或故障诊断;焊接过程检测;激光三角测量;两相流系统;气泡生长分析;喷流,喷雾流体分析;燃烧过程;火焰分析等。
■ 体育运动领域:仿真设备测试;运动动作姿态分析;冲线瞬间拍摄;羽毛球,网球,田径运动,兵乓球动作姿态分析;高尔夫动作。
性能指标
分辨率
|
2320x1720
|
像元尺寸
|
7μm x 7μm
|
帧 率
(USB 3.0
接口)
|
分辨率
|
帧率
|
2320x1720
|
96
|
1920x1080
|
180
|
1024x1027
|
360
|
1080x720
|
490
|
640x480
|
1260
|
480x128
|
4700
|
420x16
|
34000
|
帧 率
(CameraLink 80 bit接口)
|
2320x1720
|
190
|
1920x1080
|
360
|
1280x1024
|
590
|
1280x480
|
1260
|
1280x128
|
4700
|
1280x16
|
34000
|
动态范围
|
60dB
|
模拟增益
|
1 ~ 4
|
灵敏度
|
ISO5400(黑白) ISO1800 (彩色)
|
同步功能
|
同步输出/同步输入
|
同步延时
|
可调, 精度<1uS
|
曝光时间
|
﹥1us
|
快 门
|
全局快门
|
色 彩
|
单色(M)/彩色(C)
|
窗口采集
|
支 持
|
电 源
|
5V~12V, 可用USB接口供电
|
接 口
|
CameraLink 80bit / USB 3.0,可配光纤接口
|
镜头接口
|
Sony E/Pentax K/Nikon F可选
|
功 率
|
3W
|
尺 寸
|
82mm x 77mm x 57.5mm(不含镜头)
|
