产品名称：在线测厚仪

概述
X射线测厚仪利用X射线穿透被测材料时，X射线的强度的变化与材料的厚度相关的特性，从而测定材料的厚度，是一种非接触式的动态计量仪器。适用于生产中连续或抽样测量钢板、带钢、薄膜、纸张、金属箔片、涂层等材料厚度的精密测量仪器。

---

X射线测厚仪-适用于生产中连续或抽样测量钢板、带钢、薄膜、纸张、金属箔片、涂层等材料厚度的精密测量仪器。


【X射线测厚原理】
对于X射线，在其穿透被测材料后，射线强度I的衰减规律为式中：
I ———入射射线强度；
μ———吸收系数；
h———被测材料的厚度。
当μ和I0一定时，I仅仅是板厚h的函数，所以测出I就可以知道厚度h。
X射线测厚仪原理是根据X射线穿透被测物时的强度衰减来进行转换测量厚度的，即测量被测钢板所吸收的X射线量，根据该X射线的能量值，确定被测件的厚度。由X射线探测头将接收到的信号转换为电信号，经过前置放大器放大,将信号传输到中央处理器(PLC)，经过一些列复杂算法，再由专用测厚仪操作系统转换为显示给人们以直观的实际厚度信号。
X射线源辐射强度的大小，与X射线管的发射强度和被测钢板所吸收的X射线强度相关。
在厚度一定的情况下，X射线的能量值为常量。当射线高压电源开启，X射线将从X射线源和探头之间的被测钢板中通过，被测钢板将一部分能量吸收，剩余的 X射线被位于X射线源正上方的探头接收，探头将所接收的X射线转换为与之大小相关的输出电压。如果改变被测钢板的厚度，则所吸收的X射线量也将改变，这将使探头所接收的X射线量发生变化，检测信号也随之发生相应的变化。

【系统架构】



【设备选型】

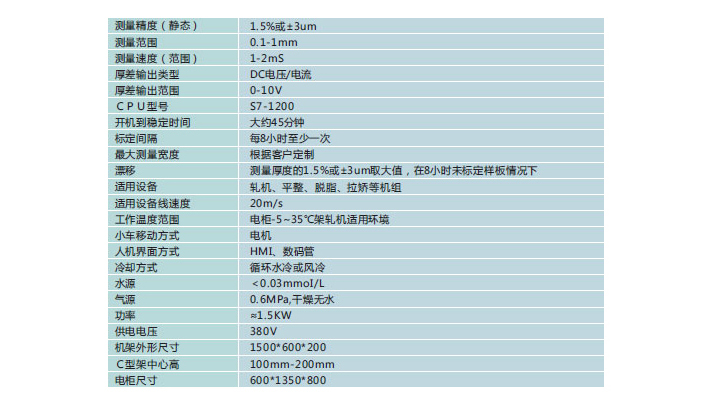

1、简易型
此款产品功能有在线测量，简单逻辑运算。直观了解当前板材的质量以及厚度信息，主要适用于带材出厂前检测，监控。

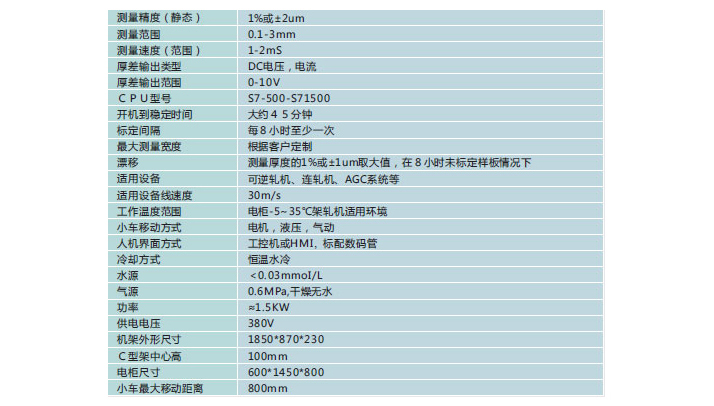

2、普通型

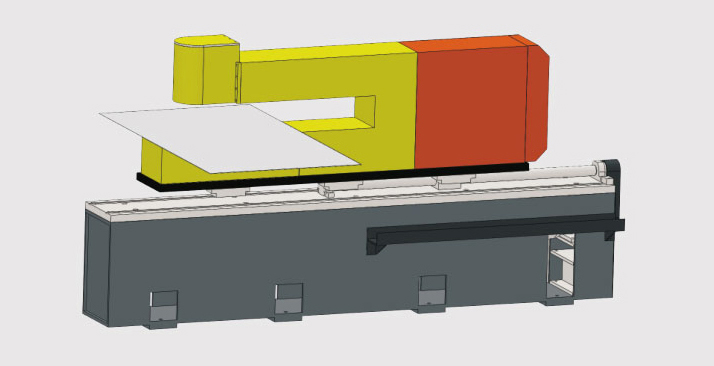

普通型为性价比较高的一款，在线测量，趋势记录，历史查询功能一应俱全，全新的机架设计让可靠性增加的同时更加美观，可与AGC系统信号对接，形成闭环控制系统。

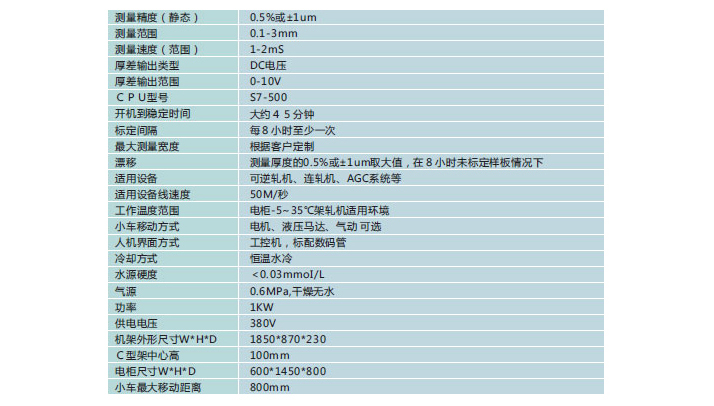

3、全面型
全面型为高端机型，集合了防护，性能为一体的设计理念，在响应速度与精确度上有了质的飞跃，让您的产品质量有更大的提升。
